SHDU橡胶带式真空过滤机是由电机将环形胶带减速拖动连续运行，滤布铺在胶带上与之同步运行。胶带与真空室滑动接触(真空室与胶带间有环形磨擦带并通入水形成水密封)，当真空室接通真空系统时，在胶带上形成真空抽滤区；料浆由布料器均匀地布在滤布上，在真空的作用下，滤液穿过滤布经胶带上的横沟槽汇总并由小孔进入真空室，固体颗粒被截留而形式滤饼;进入真空的液体经气水分离器排出。随着橡胶带移动已形成的滤饼依次进入滤饼洗涤区、吸干区；滤布与胶带分开，在卸滤饼辊处将滤饼卸出；卸除滤饼的滤布经清洗后再经过一组支承辊和纠偏装置后重新进入过滤区。

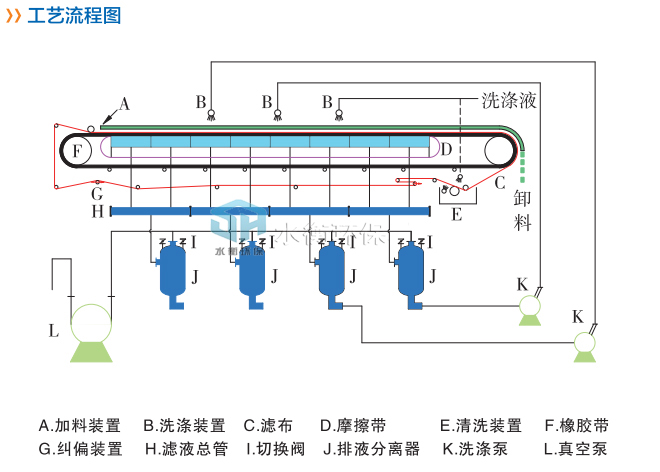

SHDU橡胶带式真空过滤机工艺图：

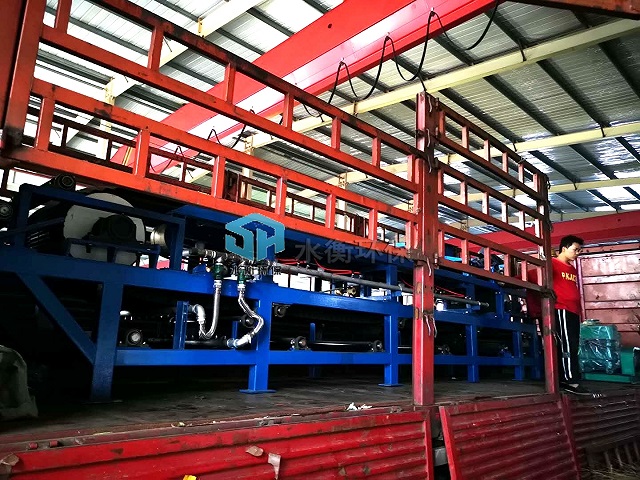

SHDU—4㎡橡胶带式真空过滤机发货图：
