斜管(斜板)沉淀池,是通过在池内增加斜管或者斜板填料,减少水力半径的同时,加大水池过水断面的湿周,因此水流在相同水平流速V时,可以减少蓄流,加快沉淀,另外加设斜管或者斜板还可以使颗粒沉淀距离缩短,减少沉淀时间,提高沉淀效率。

水衡环保专业生产各种生产、生活、工业等的污泥脱水、污水处理设备、有气浮机、压滤机、真空过滤机、中水回用、地埋式一体化污水处理设备等,欢迎咨询!0536-6016116

斜管(板)沉淀池工作原理:

斜管(板)沉淀,是在泥渣悬浮层上当安装倾角60度的斜管组建,便原水中的悬浮物,固体物或经投加混凝剂后形成的絮体矾花,在斜管底侧表面积积聚成薄泥层,依靠重力作用滑会泥渣悬浮层,继而沉入集泥斗,由排泥管排入污泥池另行处理或综合利用,上清液逐渐上升至集水管逐渐排出、可直接排放或回用。



斜管(斜板)沉淀池特点:

1、运行稳定,容易操作,动力少,节约能源。

2、占地少,投资省,上马快,效率高。

3、结构简单无易损件,经久耐用减少维修。

4、斜管倾角一般60°,根据需要可制成50°、55°等。

5、适应性强,抗冲击负荷大能适应不同水质的处理工艺。

6、当斜管长度为一米时,有效负荷按2~8m3/m2设计。

7、填料是六角蜂窝状斜管填料材质有聚丙烯、玻璃钢等。

安装使用:

1、斜管(板)平面不得承受集中负荷。

2、不得在安装有斜管(板)区域内使用明火。

3、安装时倾斜方向不应使水流直冲斜管(板)。

4、定期冲洗,合理管理,降低因生物膜疯长引起堵塞现象。

5、斜管安装时应用胶液或电粘接等方法粘接固定。平行板斜板则用支持架固定,波形斜板用穿心螺杆固定。

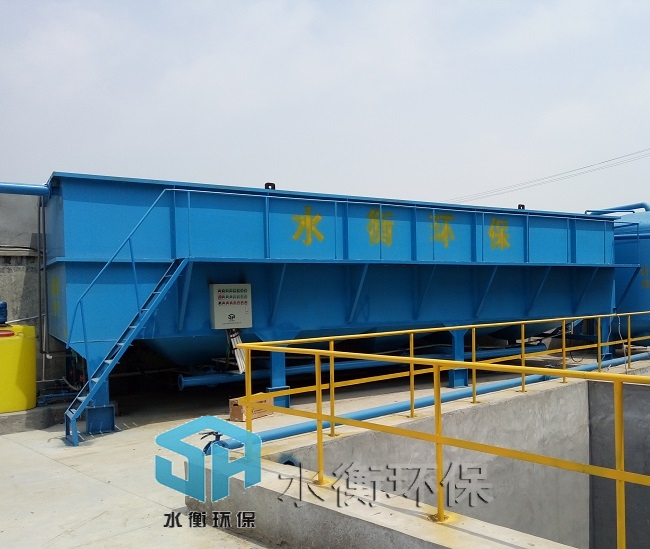

斜管(斜板)沉淀池生产车间:

设备材质:

设备为钢结构树脂防腐设备,采用玻璃钢或PP蜂窝斜管填料,倾角为60度,斜长1米,内切圆直径25毫米~80毫米,以达到理想沉淀效果。斜管沉淀器共有4种规格可供用户选择,也可根据原废水试验数据来设计不同流量的斜管沉淀器,使用时一般都要投加凝聚剂。

适用范围:

斜管沉淀净水器可以作为气浮法,生化法等净水工艺的配套设备,也可以单级处理多种污水。例如:

1、煤矿造矿废水可使浊度500~1500毫克/升降至5毫克/升。

2、皮革、食品等行业废水大量有机质的去除CODcr去除率50~80%。

3、印染、漂染等废水色度去除率70~90%,CODcr去除率50~70%。

4、化工废水的CODcr去除率60~70%,色度去除率60~90%,悬浮物达到排放标准。

5、电镀废水中含多种金属离子的混合水,铬、铜、铁、等去除率到达90%以上一般电镀废水经处理后都要以到达排放标准。

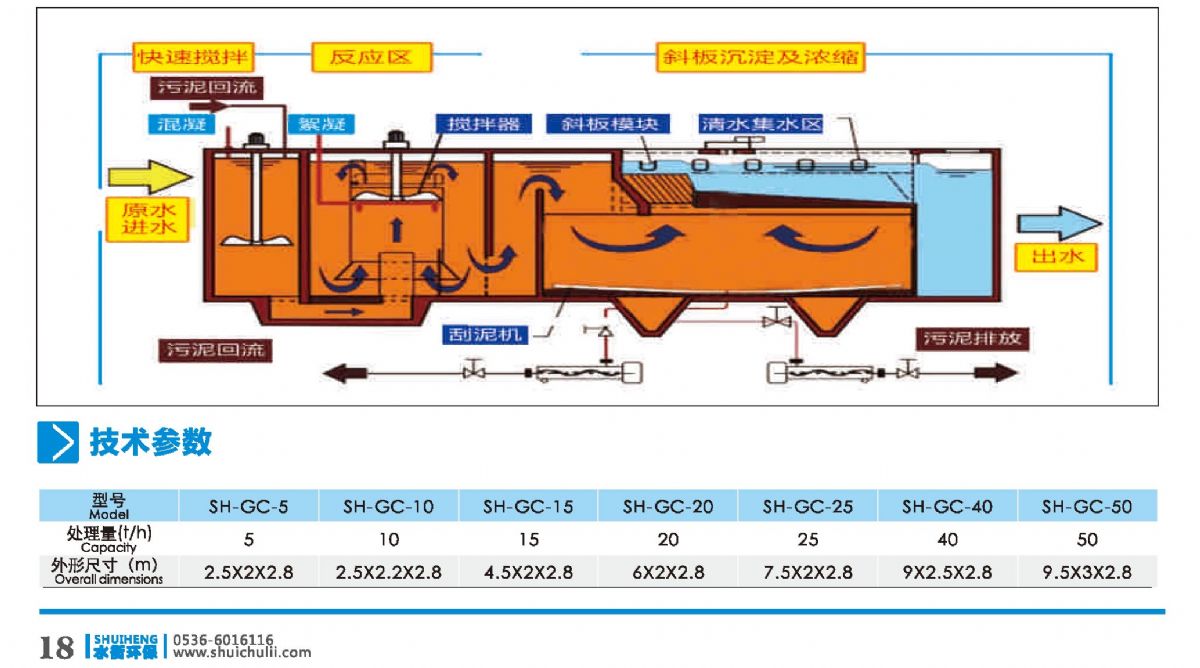

 工艺流程图:
